Transmitter tingkat ultrasonik LST200

Pengukuran tingkat adalah persyaratan utama di banyak industri di mana data yang akurat tentang tingkat cairan diperlukan untuk tujuan mulai dari mengelola penyimpanan hingga pelaporan.Dalam aplikasi pengolahan air dan air limbah, dimana puluhan perangkat level dapat digunakan, produk yang menawarkan pengoperasian sederhana, operasi yang dapat diandalkan, pengiriman cepat dan pemeliharaan yang mudah menawarkan nilai pelanggan yang luar biasa.

Dikembangkan bersama-sama dengan pelanggan kami dan memanfaatkan pengalaman luas ABB dalam pengukuran tingkat, pemancar tingkat ultrasonik LST200 menawarkan sederhana,solusi pengukuran tingkat yang cerdas dan andalDengan desain modular, LST200 memanfaatkan perkembangan terbaru dalam teknologi sensor digital,termasuk chip cerdas bawaan dan antarmuka untuk upgrade dengan metode modern pengumpulan data di masa depan seperti NB-IoT, menawarkan manfaat penuh dari digitalisasi untuk pengukuran dan berbagi data yang lebih baik.

Pengukuran tingkat adalah persyaratan utama di banyak industri di mana data yang akurat tentang tingkat cairan diperlukan untuk tujuan mulai dari mengelola penyimpanan hingga pelaporan.Dalam aplikasi pengolahan air dan air limbah, dimana puluhan perangkat level dapat digunakan, produk yang menawarkan pengoperasian sederhana, operasi yang dapat diandalkan, pengiriman cepat dan pemeliharaan yang mudah menawarkan nilai pelanggan yang luar biasa.

Dikembangkan bersama-sama dengan pelanggan kami dan memanfaatkan pengalaman luas ABB dalam pengukuran tingkat, LST200 ultrasonik tingkat pemancar menawarkan sederhana,solusi pengukuran tingkat yang cerdas dan andalDengan desain modular, LST200 memanfaatkan perkembangan terbaru dalam teknologi sensor digital,termasuk chip cerdas bawaan dan antarmuka untuk upgrade dengan metode modern pengumpulan data di masa depan seperti NB-IoT, menawarkan manfaat penuh dari digitalisasi untuk pengukuran dan berbagi data yang lebih baik.

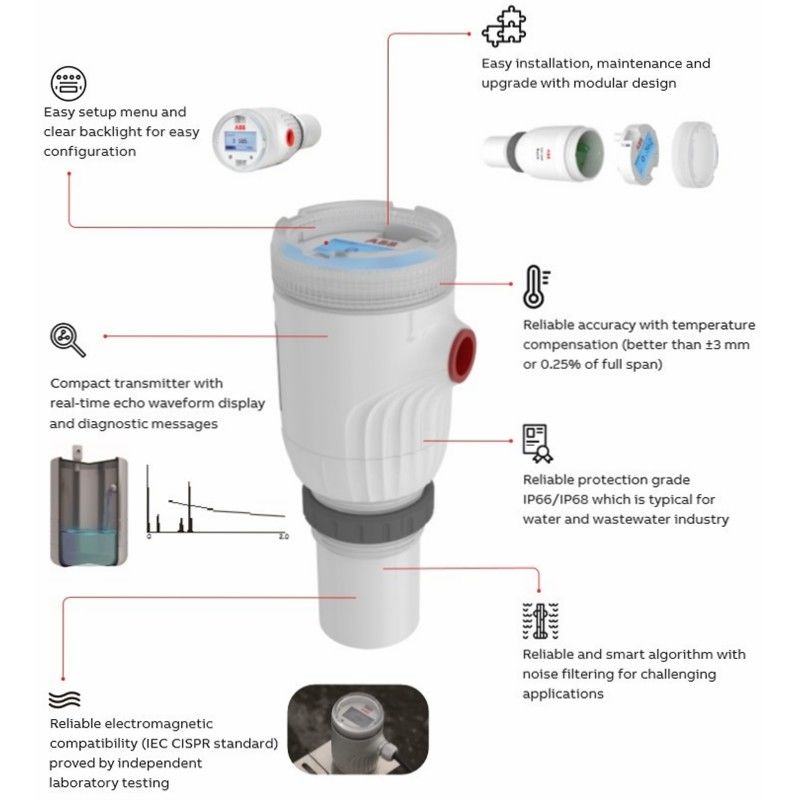

Fitur:

Mudah digunakan
• Menu pengaturan yang mudah dan lampu latar yang jelas untuk konfigurasi yang mudah
• Mudah dipasang, dirawat dan ditingkatkan dengan desain modular

Pintar dan dapat diandalkan
• Transmitter kompak dengan tampilan bentuk gelombang gema real-time dan pesan diagnostik
• Keakuratan yang dapat diandalkan dengan kompensasi suhu (lebih baik dari ± 3 mm atau 0,25% dari rentang penuh)
• Algoritma yang handal dan cerdas dengan penyaringan kebisingan untuk aplikasi yang menantang
• Kelas perlindungan yang dapat diandalkan IP66/IP68 yang khas untuk industri air dan limbah
• Kompatibilitas elektromagnetik yang dapat diandalkan (standar CISPR IEC) yang terbukti dengan pengujian laboratorium independen

Spesifikasi teknis

Pengukuran
• Jangkauan pengukuran
0.35 sampai 8.00 m (13.78 sampai 314.96 in)
Catatan:
Kondisi operasi dapat meredam ultrasound, yang dapat memperpendek rentang pengukuran..
• Sudut balok
(@ -3 dB, sudut penuh) : 10°
• Akurasi dan Kemampuan Mengulang
±3 mm atau 0,25% dari rentang penuh, mana yang lebih besar
Catatan:
Keakuratan dan stabilitas lebih lanjut dijamin oleh algoritma termasuk kompensasi suhu, regulator GAP dan filter kebisingan.
• Resolusi
1 mm
• Waktu pembaruan
2 s

Data Listrik
• Terminal
Bagian lintas kabel maksimum: 1,5 mm2 (AWG 16)
• Pasokan listrik
LST200-Basic: 15 sampai 30 VDC.
LST200-LCD: 19 sampai 30 VDC.
Ripple: Maksimal 5%
• Konsumsi daya
60mW sampai 600mW
• Output analog
Output dua-kawat: 4 sampai 20 mA terkait tingkat/jarak/volume/aliran, kompensasi penuh untuk efek suhu
• Tampilan LCD terintegrasi (Optional)
Lampu latar biru, tampilan tinggi 6 mm dengan persentase bargraph
Pemrograman dua tombol yang disederhanakan dengan menu pengaturan yang mudah memungkinkan konfigurasi cepat
Bentuk gelombang real-time
Pesan diagnostik
Indikasi aliran total dan aktual
Bahasa: Inggris dan Cina

Data Mekanis
• Rumah dan sensor: PC (polikarbonat)
Catatan: Kompatibilitas kimia sensor harus diperiksa
sebelum pemasangan.
• Dimensi
90 × 81 × 209 mm (3,56 × 3,19 × 8,24 in)
• Berat badan
680 g
• Masukkan kabel
M20 × 1,5 lubang bergaris untuk kelenjar kabel, langsung pada rumah
• Koneksi proses
M56x3.0, panjang 35mm

Data Lingkungan
• Kompatibilitas elektromagnetik (EMC)
· IEC 61326-1 tabel 2
· CISPR Kelas B
• Lindungi IP
IP66/67 menurut EN 60529
IP68 hingga 2 meter selama 24 jam pada suhu kamar
• Suhu
-30 sampai 60 °C (-22 sampai 140 °F), menurut EN 60068-2-14
-20 sampai 60 °C (-4 sampai 140 °F) untuk ditampilkan
• Kelembaban
Kelembaban relatif: hingga 100%
• Tekanan sensor
Fungsi pengukuran dari -4 hingga 44 psi
(-0,25 sampai 3,0 bar)
• Tahan getaran
Random: menurut EN 60068-2-64
Kejut: IEC 60068-2-27
• Kelas iklim
Tes IEC 60068-2-38 Z/AD
