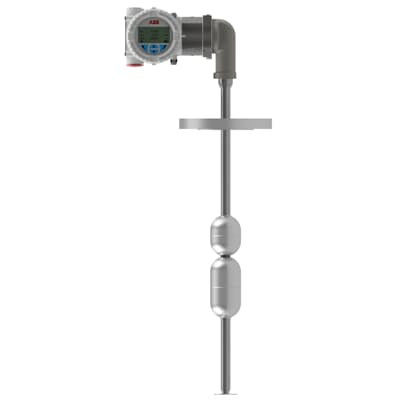

Transmitter Tingkat Magnetostrictive LMT100
  • Transmitter Tingkat Magnetostrictive LMT100
Transmitter Tingkat Magnetostrictive LMT100

Transmitter Tingkat Magnetostrictive LMT100

Nama merek ABB
Nomor model LMT100
Dokumen Brosur Produk PDF
Rincian produk
Deskripsi Produk

Deteksi tingkat cairan dan tingkat antarmuka yang akurat

LMT Series of level transmitters adalah rangkaian modular field mounted, advanced microprocessor-based electronic transmitters, yang memanfaatkan beberapa teknologi sensor.Pengukuran tingkat cairan dan antarmuka yang akurat dan dapat diandalkan disediakan bahkan di lingkungan industri yang paling sulit dan berbahayaLMT100 juga tersedia dengan pengukuran suhu opsional.

Gambaran umum

LMT100 didasarkan pada prinsip magnetostrictive.

1. Elektronika perangkat menghasilkan arus energi rendah
denyut nadi pada interval yang tetap.
2Denyut listrik menciptakan medan magnet yang
bergerak ke bawah kawat khusus di dalam tabung sensor.
3. Interaksi medan magnet di sekitar kawat
dan terapung magnetik menyebabkan gelombang tegangan torsional
torsi ini menyebar
sepanjang kawat pada kecepatan yang diketahui, dari posisi
dan ke kedua ujung kawat.
4. Sebuah sensor yang dipatenkan elemen ditempatkan di pemancar
perakitan mengubah torsi mekanik yang diterima
ke dalam pulsa listrik kembali.
5. Elektronik berbasis mikroprosesor mengukur
waktu yang berlalu antara pulsa awal dan pulsa kembali
(Time of Flight) dan mengubahnya menjadi ukuran posisi-
Pemanfaatan yang proporsional dengan tingkat float.

LMT100 lebih disukai untuk:
• Pengukuran antarmuka
• Kinerja yang luar biasa dengan emulsi
• Pengukuran dengan busa pada lapisan permukaan cairan
• Hidrokarbon dan kontrol kimia

Fitur:

  • Keakuratan tinggi: 0,01% dari skala penuh atau + 1,27mm
  • Tidak pernah membutuhkan kalibrasi ulang: atur & lupakan
  • Sensor Superior (Paten # 5,473, 245)
  • Indikasi lokal dengan tampilan HMI
  • Rumah dua kompartemen dengan lapangan terpisah
    Kompartemen terminal
  • Loop yang didukung dengan panjang probe 22m (75ft)
  • Pengukuran tingkat total dan/atau antarmuka
  • Tekanan 165,48 bar (2400 psig) Std 124,1 bar (1800 psig)
  • Kisaran suhu: -195,5 sampai 426,6oC (-320 sampai 800oF)
    dengan opsi
  • Modul elektronik lapangan yang dapat diganti/diupgrade
  • Filter RFI/EMI bawaan
  • Komunikasi digital

Pilihan:

  • Indikasi dua tingkat
  • RTD untuk pengukuran suhu proses
  • Jendela penglihatan kaca
  • 316/L Lapisan Baja Tidak Berlemak
  • Tabel linearisasi 21 poin

Data

Transmitter elektronik

Kemampuan untuk diulang:± 0,005% skala penuh atau 0,305 mm (0,012 in), mana yang lebih besar
Non-linearitas:± 0,01% dari skala penuh atau 0,864 mm (0,034 in), mana yang lebih besar
Keakuratan pengukuran:± 0,01% dari skala penuh atau 1,27 mm (0,050 in), mana yang lebih besar1
Tegangan pasokan:12 sampai 42 Vdc - 4-20mA HART loop bertenaga
Output/Komunikasi:4-20mA HART7®
Antarmuka Pengguna:Tampilan interaktif, DTM, EDDL dengan pesan NE107
Konsumsi daya:
4-20mA: pada 36,0 Vdc - 3,6mA 0,13 watt; 21mA 0,76 watt
pada 12,0 Vdc - 3,6mA 0,043 watt; 21mA 0,25 watt
Modus HART (4.0mA): pada 36,0 Vdc 0,144 watt
pada 12,0 Vdc 0,048 watt
Resistensi garis maksimum:
4-20mA: pada 36,0 Vdc dan 21mA, 1142 ohm*
pada 24,0 Vdc dan 21mA, 571 ohm
pada 12 Vdc dan 21mA, < 72 ohm**
* Maksimum yang diizinkan dengan komunikasi HART® adalah 700 ohm
** Lihat grafik arus/resistensi
Modus HART (4.0mA):< 650 sampai 700 ohm
Perlindungan polaritas:4-20mA, Diode dalam seri dengan loop, FOUNDATION Fieldbus dan Profibus PA,
polaritas tidak sensitif
Tingkat update:10 pengukuran per detik
Jangka waktu pengukuran minimum:76.2 mm (3.0 in), hubungi pabrik jika rentang yang lebih kecil diperlukan
Damping:Lapangan disesuaikan, rentang: 0,1 sampai 60 detik
Keluarnya alarm:NE43, Software atau Hardware dapat dipilih. Upscale (21 mA) atau Downscale (3.6 mA)
Penekanan LonjakanSuppression surge integral tersedia dengan kode opsi S1
Suhu lingkungan:-40 sampai 85oC (-40 sampai 185oF) Ambient2
Kelembaban:0 sampai 100% RH
Linearisasi:21 Tabel Titik Tersedia
Sensor suhu (opsional):1000 ohm Pt RTD, kode opsi SER atau STL
Kelas toleransi suhu:IEC 60751 Kelas B, + (0,3+0,005[t]), -700 sampai 2300C
Lapisan:Kompartemen ganda
Bahan kandang:Cast Aluminium Tembaga Rendah dengan Powder Coat atau 316 stainless steel
Bahan label perangkat:AISI 316 Baja tahan karat
Koneksi listrik:Dua M20 x 1.5 atau dua 1/2in. FNPT, adaptor dan konektor bus juga tersedia
Perlindungan masuk:IP66, NEMA 4X

Catatan:
1 Keakuratan pengukuran dicatat pada kondisi lingkungan pabrik (23,88 ° F +/-5,6 ° C (75 ° F +/-10 ° F)) menggunakan magnet kalibrasi.
histeresis, instalasi, kondisi proses dan kondisi lingkungan.
2 Beberapa persetujuan lembaga mungkin berbeda.
HART® adalah merek dagang terdaftar dari Grup FieldComm

Tabung sensor

Bahan:
Standar: 316/L stainless steel
Opsi: paduan 20, Hastelloy® C-276, FEP-TEFLON® berlapis, elektrolit 316/316L stainless
Baja, lainnya atas permintaan

Suhu proses:
Standar: -195,5 sampai 121,1oC (-320 sampai 250oF)
Opsi: hingga 427oC (800oF) dengan opsi

Tekanan proses:
Standar: -1,0 sampai 124,1 bar @ 149oC (-14,7 sampai 1800 psig @ 300oF)
Opsi: maksimal 165,47 bar (2400 psig) dengan tipe probe HP

Panjang probe:
Standar: 304,8mm sampai 9,14m (1 sampai 30 kaki)
Opsi: 22.86m (75ft) maksimum w/ W7 probe fleksibel di sumur sensor

Toleransi panjang probe:
Standar/Opsi: ± 3.2mm (0.125in) hingga 3.0m (10ft); +/- 6.4mm (0.25in) hingga 6.0m (20ft); ± 9.0mm (0.35in) hingga 9.0m (29.5ft); +/- 25.4mm (1.0in) hingga 22.86m (75ft)

Pemasangan:
Standar:3/4 dalam kompresi MNPT
Opsi: plug, fittings bergaris, flanges longgar a


  •
