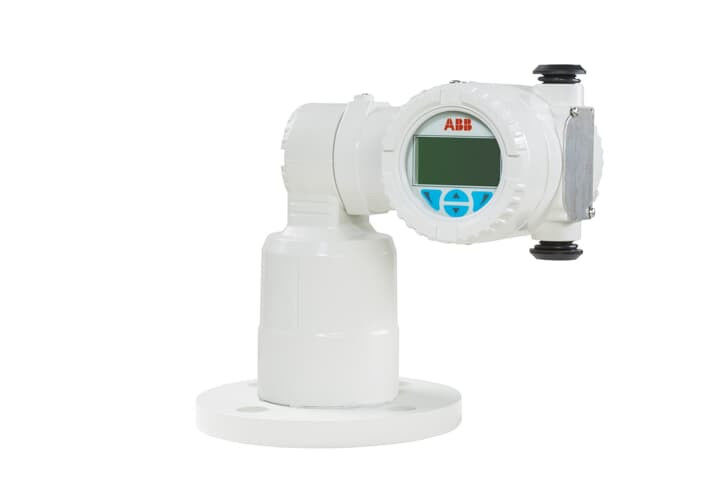

Transmitter tingkat laser LLT100

Pengukuran

• Jangkauan
  0.5 sampai 30 m (2 sampai 100 kaki) untuk cairan
  0.5 sampai 100 m(2 sampai 330 kaki) untuk zat padat
  0.5 m sampai 200 m (2 ft sampai 660 ft) untuk aplikasi posisi dengan target reflektif

• Resolusi
  5 mm (0,2 in)

• Keakuratan khas
  ± 11 mm (0,4 in)

• Sinar pengukur
  Panjang gelombang laser: 905 nm, aman untuk mata, Kelas 1

• Perbedaan sinar laser
  < 0,35°

• Kondisi Lingkungan

• Suhu operasi
  -40° sampai +60°C (~40 sampai +140°F), hingga 280°C (535°F) dengan tabung pendingin

• Suhu penyimpanan
  -40 sampai +85°C (-40 sampai +185°F)

• Suhu bertahan hidup
  -40°C sampai +80°C (~40°F sampai +175°F)

• Tekanan proses
  Model dasar: 1 hingga +2 bar (29 psi)
  Model higienis: 1 sampai +1 bar (15 psi)
  Model tekanan: 1 sampai +49.6bar (719 psi), tergantung pada flange

Output

• Analog
  4 sampai 20 mA, sesuai dengan NAMUR
• Digital
  HART 7 (keluar multi-variabel)
• Komunikasi
  HMI lokal, EDD/DTM, genggam

Sumber daya listrik

• Dibekali listrik dari loop
  4 sampai 20 mA, 16 sampai 42 V DC
• Opsi lensa panas
  24 V DC (3W)

Mesin

• Bahan kandang
  Aluminium berlapis bubuk (standar), 316L stainless steel (opsional)
• Dimensi
  Universal - Flance datar W 247 x H 215 x D 165 mm (9.7 x 8.5 x 6.5 in.)
  Kelas 150 - flange yang diangkat W 240 x H 242 x D 154 mm (9,5 x 9,5 x 6,1 inci)
  Kelas 300 - flange tinggi W 247 x H 242 x D 165 mm (9,7 x 9,5 x 6,5 in.)
  DIN PN 16 - flange yang ditinggikan W 247 x H 242 x D 165 mm (9,7 in x 9,5 x 6,5 in.)
  DIN PN 40 - flange yang ditinggikan W 247 x H 242 mm x D 165 (9.7 x 9.5 x 6.5 in.)
  Flang higienis W 223 x H 215 x D 137 mm (8,8 x 8,5 x 5,4 inci)
• Berat model standar
  ️ Aluminium dengan aluminium universal: 3,7 kg (8,2 lb)
  ¢ 316L SST kabin dengan universal stainless steel flange: 8,6 kg (19,0 lb)
• Berat model tekanan nominal
  ¢ Aluminium: 6,7 sampai 7,2 kg (14,8 sampai 15,9 lb), tergantung pada flange
  ¢ 316L SST kandang: 10,0 sampai 10,5 kg (22,1 sampai 23,2 lb), tergantung pada flange
• Berat model higienis
  ¢ Aluminium: 5,8 kg (12,8 lb)
  ¢ 316L SST kandang: 9,1 kg (20,1 lb)
• Kelas perlindungan
  IP66 / IP67/ Nema 4 (versi SS 4X)
• Proses pemasangan
  Flang (ASME 2 ̊, DN50)
  Fitting higienis / tri-clamp 4 in. (ISO2852)
• Bagian basah
  Jendela borosilikat aluminium semen (model dasar)
  316L SST, jendela borosilikat semen (model dasar, model higienis)
  316L SST, jendela borosilikat cair (model tekanan tinggi)

Operasi

• Tampilan
  Display LCD 128x64 piksel terintegrasi dengan antarmuka TTG (Through-The-Glass)
• Fitur perangkat lunak
  Perhitungan volume, damping, penyaringan, ambang batas/alarm, tampilan yang ditentukan pengguna (dengan HMI)
